Le contacteur est une pièce importante au sein des installations modernes. Il fonctionne tel un interrupteur contrôlé à distance permettant d’interrompre le courant ou de le rétablir dans une installation de puissance. Ce dispositif est sollicité pour de nombreuses applications et est disponible en plusieurs types pour une utilisation adaptée selon les besoins.
Qu’est-ce que le contacteur électrique ?

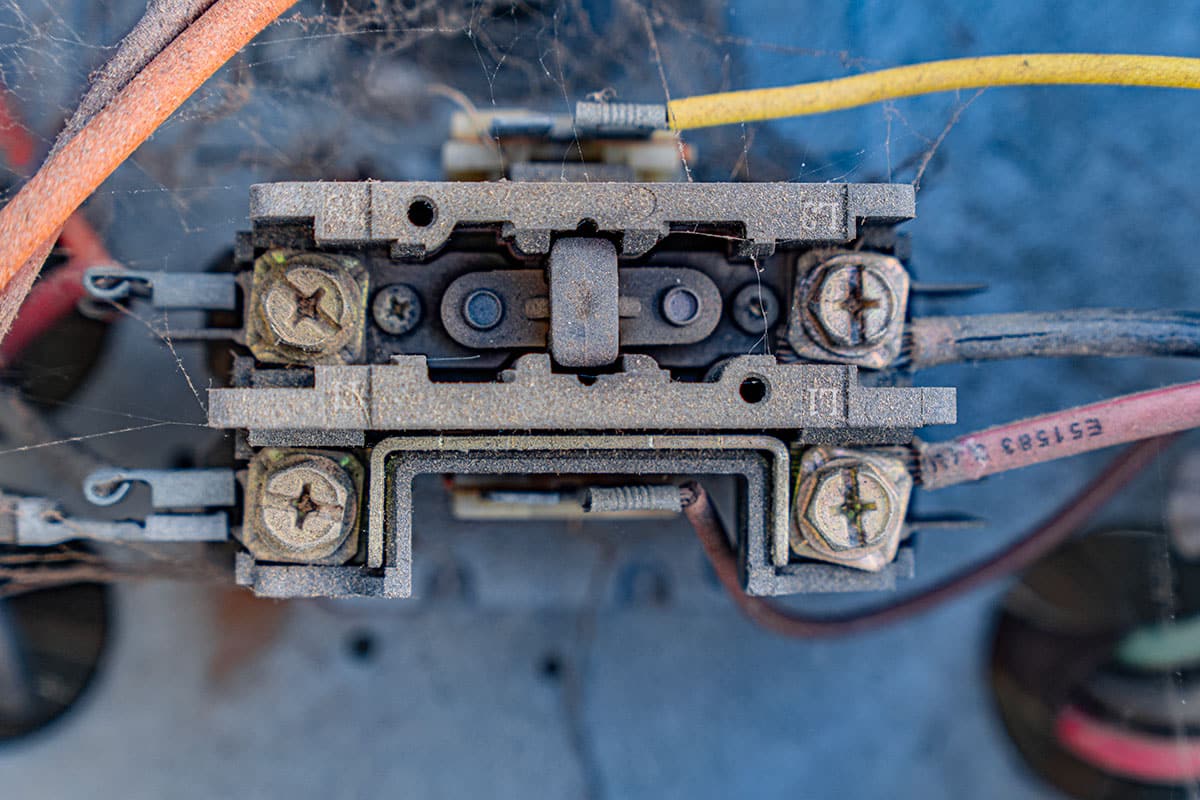

Le contacteur électrique est un appareil qui établit et interrompt la circulation du courant, grâce à un contrôle depuis une commande électrique. Les contacts sont destinés à supporter un courant important. Ce dispositif est donc conçu pour l’alimentation des moteurs industriels de grande puissance (plus de 50 kW) et plus généralement des consommateurs de fortes puissances. Il est connu pour avoir un pouvoir de coupure important, ce qui le rend indispensable au sein des circuits à haute capacité.
Les contacteurs de chez RS électriques sont des équipements essentiellement utilisés pour des applications industrielles et garantissent la performance, la sécurité et la longévité des installations. À l’opposé d’un interrupteur manuel, ils sont dotés d’une bobine de commande électriquement alimentée. La bobine enclenche un mécanisme interne fermant et ouvrant les contacts de puissance, ce qui garantit ainsi la transmission du courant électrique. Cela favorise ainsi une connexion ou une isolation de la charge (éclairage, moteur) du circuit principal.
Quel est le rôle d’un contacteur au sein du tableau électrique ?
Le contacteur joue un rôle stratégique au sein du tableau électrique. En effet, en plus de garantir la communication des circuits à haute puissance, il assure la sécurité des installations. De façon concrète, le contacteur ferme ou ouvre le circuit électrique dès qu’il reçoit un signal spécifique, et non suite à un dysfonctionnement. Ainsi, il joue un rôle utilitaire à différencier de celui des dispositifs de sécurité mis en place pour la protection des personnes ou le maintien fonctionnel du réseau.
D’autre part, le contacteur, est sollicité pour sa capacité à gérer les arrêts et démarrages fréquents des moteurs électriques. Une faculté qui en fait un dispositif très précieux dans le cadre des applications industrielles, où priment fiabilité et durabilité. Pour une application résidentielle, on utilise généralement un contacteur jour/nuit qui, pendant les heures creuses, active de façon automatique certains appareils.
Les types de contacteurs électriques
On distingue généralement trois types de contacteurs électriques : les contacteurs NO, les contacteurs triphasés et les contacteurs jour/nuit. Les contacteurs NO (Normalement Ouvert) sont essentiels dans les installations électriques. Ils permettent de garder le circuit ouvert par défaut et ne le ferment que lorsque s’active la bobine. C’est le modèle de contacteur à absolument utiliser pour les circuits qui nécessitent une sécurité accrue.
En ce qui concerne les contacteurs triphasés, ces modèles s’assurent de la gestion simultanée de trois phases électriques. Ces contacteurs s’avèrent ainsi importants pour les installations à forte puissance et les moteurs industriels, ce qui les rend idéals pour les applications industrielles lourdes.
Enfin, on distingue le contacteur jour/nuit très souvent utilisé pour les applications résidentielles, favorisant ainsi une optimisation de la consommation énergétique. En effet, durant les heures creuses, ce contacteur déclenche automatiquement certains appareils. C’est le modèle de contacteur parfait pour une utilisation domestique et la gestion intelligente.
Composants clés du contacteur électrique
Le contacteur électrique est essentiellement composé de la bobine et des contacteurs auxiliaires. La bobine, pièce centrale alimentée d’un courant continu alternatif avec une tension allant de 24 V à 400 V, crée le champ magnétique entrainant l’actionnement des contacts. Ensuite, les contacts auxiliaires à distinguer des contacts de puissance sont utiles au contrôle et à la signalisation.
Au-delà de ces composants clés, les contacteurs peuvent intégrer un circuit magnétique avec armature fixe et mobile. De plus, on retrouve une bague de déphasage qui stabilise les vibrations et un ressort de rappel qui garantit l’ouverture des contacts. Ces différents éléments offrent une grande fiabilité et permettent au contacteur d’assurer une gestion efficace des démarrages répétitifs et des charges importantes.
